MEMBRANE TYPE
멤브레인 질소발생기는 설치 공간이 적고 유지관리가 쉬운 저순도 질소공급 Line에 적합합니다.
멤브레인 질소발생기
IGS그룹의 GENERON은 멤브레인 기술은 세계적인 화학회사---미국 다우 케미칼에서 유래하며, 50항이 넘는 특허기술을 보유하고 있으며, 다년간의 연구개발과 응용을 통해 멤브레인 기술을 선도합니다. GENERON의 멤브레인은 이미 전세계 멤브레인 공업의 표준이며 전세계 곳곳에서 GENERON 멤브레인을 찾을 수 있습니다.
10~15% 에너지 절감 분리효율이 높습니다.타사 멤브레인 대비 10-15% 적은 압축공기를 소모합니다.
10년 이상 사용 Generon 멤브레인은 10년 동안 10000회의 압력 및 온도 순환 견딜 수 있도록 설계되었습니다.
간단한 설치 다양한 규격의 멤브레인 보유하여, 다양하게 조합하여 실험실에서부터 대규모 공업현장에서 응용가능합니다.
우수한 성능, 높은 내구성 출하 전 100% 성능 및 효율 테스트릴 진행하며, 다양한 고객들로부터 인정받은 제품입니다. 멤브레인 특징
무소음, 환경보호 요구를 만족
구동 부품이 없어 설비 보수 비용 적음
연속적인 가동에 부담이 없으며, 수명이 김, 10년 이상
설비확장 간단, 멤브레인 모듈만 추가하면 됨
낮은 질소 노점( dew point), -60% 가능
발생기내에 어떠한 분진도 발생하지 않음
발생기 조작이 간편하고 빠름, 빠른 시간 내에 질소발생 가능
적은 설치비용, 가혹환 환경에서도 운행 가능

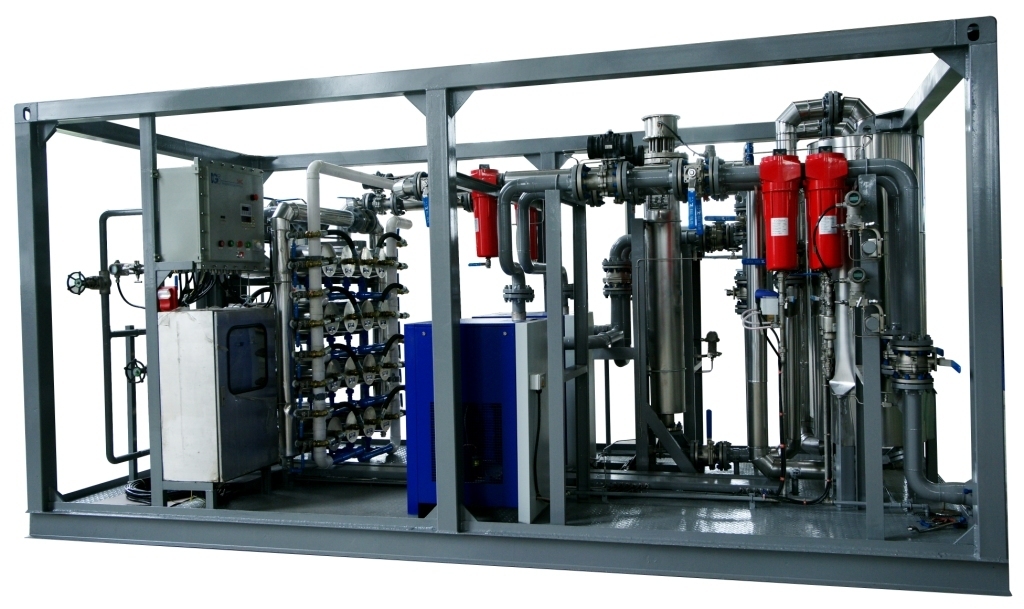

부대설비 및 설치예시
01
우수한 내구성
Generon 멤브레인은 10년 동안 10000회의 압력 및 온도 순환을 견딜 수 있도록 설계 되었습니다.
02
고품질 멤브레인
Generon은 멤브레인 관련 50개가 넘는 특허기술을 보유하고 있고, 미국 캘리포니아에서 직접 연구개발 및 생산을 합니다.
03
높은 경제성
Generon 멤브레인은 높은 분리효율로 타사 대비 10~15% 적은 압축공기를 소모합니다.
04
고객에 니즈에 따른 다양한 설계
1000Nm3/h@99.9%에서 2000 Nm3/h@99.9%그리고 3000 Nm3/h@99.9%까지, 그리고 99.9%에서 99.99%까지, 더하여 99.999%까지. 고객의 니즈에 맞게 다양한 범위의 질소발생기를 제공합니다.
05
편리한 운영
조작이 간편하고 빠른 시간 내에 질소발생이 가능합니다.
06
다양한 환경에서 응용
Generon 멤브레인은 다양한 온도환경에서 (-35°C-+55°C) 사용가능하며, 압력사용 가능 범위(0.5MPa-3.5MPa) 또한 전 세계에서 가장 높은 수준입니다.
07
검증된 시스템
높은 내구성과 믿을 수 있는 성능으로, 15년 넘게 사용되고 검증 된 시스템입니다.

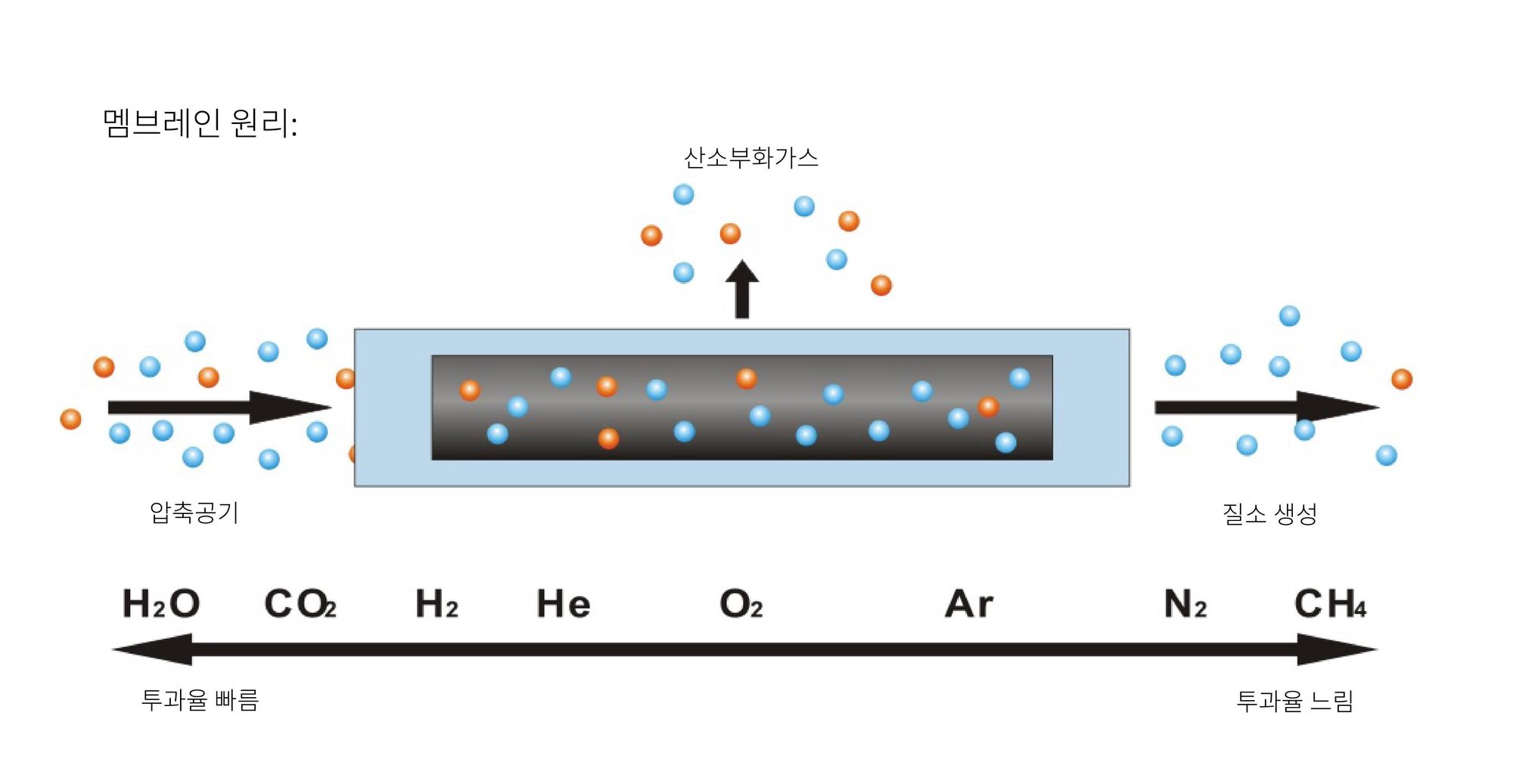

멤브레인의 원리
압축공기를 구성하는 각각의 가스 성분들은 서로 다른 침투율 특성에 따라, 멤브레인을 통과하며 질소 및 산소 분리 목적을 달성합니다.
아래 그림에서 보는 바와 같이 : 일정한 압력 하, 압축공기중의 H20, C02, 02 등은 중공섬유막을 통과할 때 비교적 빠른 침투특성을 보이며, 침투율이 낮은 N2는 멤브레인 말단부분에 집중하게 됩니다. 이로서 멤브레인을 통해 90-99.9% 질소 그리고 40% 가량의 산소를 발생시킵니다.
중공섬유막과 확대 사진
멤브레인 연구생산 과정은, 먼저 질소/산소 분리계수가 큰 재료를 선정하고, 그 다음으로 최대한 가늘고 고압을 잘 견디게 만듭니다.
멤브레인 성능은 보통 가스생산량, 분리효율을 통해 구분합니다. 분리효율은 투입된 압축공기와 생산된 질소가스의 비율을 말합니다. 동일한 질소 발생량을 기준으로, 분리효율이 높은 멤브레인은 압축공기를 적게 사용하여 경제성이 높습니다.
멤브레인 분리 효율은 온도가 상승하면 성능이 저하되고, 압력이 증가하면 성능이 향상됩니다.

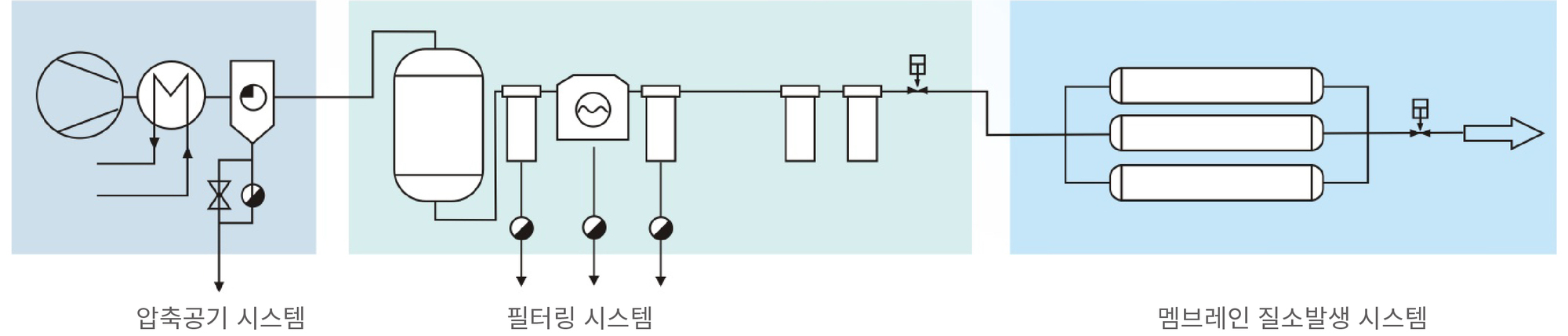

질소발생기 시스템 흐름도
컴프레셔를 통해 생산된 압축공기는, 공기정화 시스템을 거치고, 깨끗한 압축공기는 멤브레인을 통과하며 질소를 발생시킵니다. 시스템 흐름도는 아래와 같습니다 :
멤브레인 사양
유량
순도
압력
온도
적용분야
광산 산업
화학 및 석유화학
식음료 산업
해양선박
금속 열처리
반도체 및 전자 제품
신에너지
의료
발전소
항공
