MODULAR TYPE
모듈러형 질소발생기는 소규모 질소발생 분야에서 광범위 하게 활용됩니다.
10~20% 에너지 절감 IGS 그룹은 다년간의 연구개발을 통해 고효율 CMS를 사용하여 타사대비 10~20% 에너지 절감효과가 있습니다.
10년 이상 사용 우수한 내구성으로 10년간 동일한 유랑 및 순도를 유지합니다.
간단한 설치 협소한 곳에 설치 가능하며, PSA 부분에 압력용기가 없어 별도 검사가 불 필요하고, 전문가 없이 설치 가능합니다.
우수한 성능, 높은 내구성 출하 전 100% 성능 및 효율 테스트릴 진행하며, 다양한 고객들로부터 인정받은 제품입니다. 활용분야
제약, 바이오 업계
리플로우 작업
식음료 포장 및 저장
레이저 가공 및 용접
금속열처리
문화재보호
소형공장
연구, 실험실
모듈러형 질소발생기의 장점

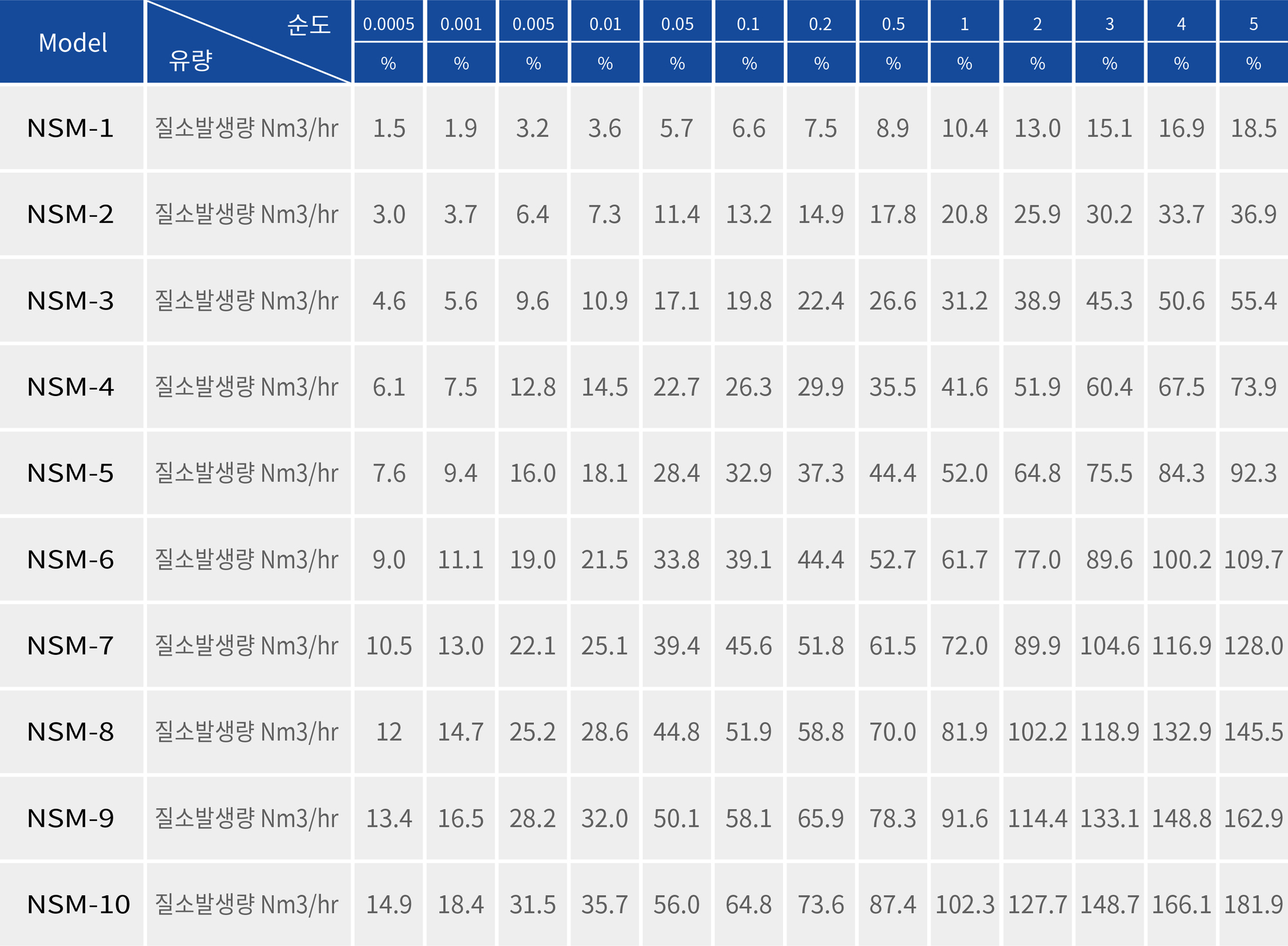

제품모델

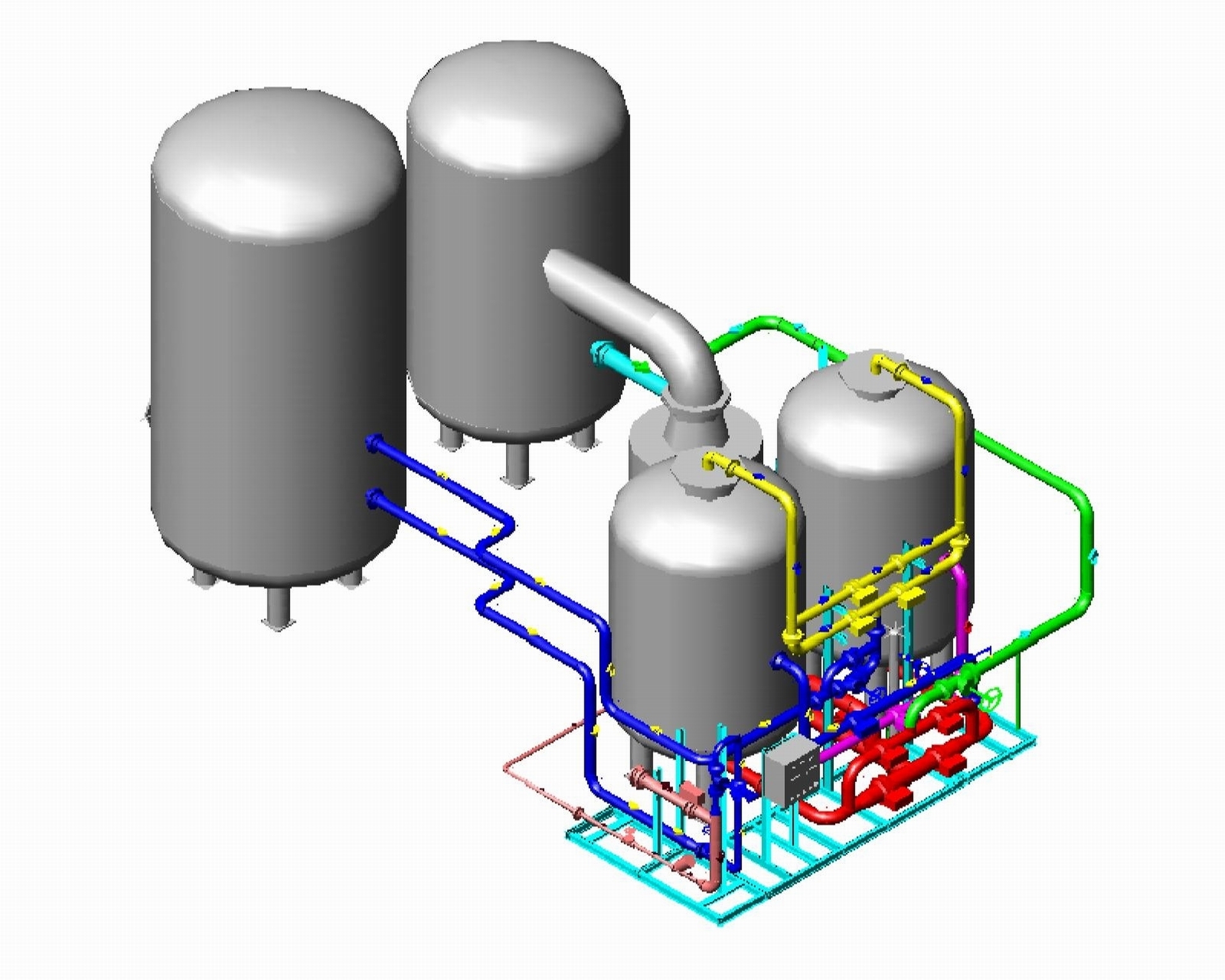

부대설비 및 설치예시
01
우수한 내구성
10년동안 설계 유량 및 순도를 유지합니다.
02
고품질 CMS
IGS그룹은 특허기술을 통해 CMS 가루화 문제를 해결하였습니다.
다수의 특허기술을 통해, CMS를 오랫동안 사용하고 추가할 필요 없습니다.
03
높은 경제성
압축공기를 덜 소모하여 운영비용이 적습니다, 경쟁사 대비 80% 수준
04
고객에 니즈에 따른 다양한 설계
1000Nm3/h@99.9%에서 2000 Nm3/h@99.9%그리고 3000 Nm3/h@99.9%까지, 그리고 99.9%에서 99.99%까지, 더하여 99.999%까지. 고객의 니즈에 맞게 다양한 범위의 질소발생기를 제공합니다.
05
편리한 운영
자동 운행설비로, 무인 운영이 가능합니다.
06
직관적인 HMI
직관적인 HMI설계로, 한눈에 기기 상태를 파악할 수 있습니다.
07
스마트 팩토리
제어시스템에서 신호를 전달하여 중앙시스템을 통해 제어, 원격에서 모니터링이 가능합니다.
08
편리한 설치
중, 소형 스키드 온 방식 / 캐비닛 일체형 설계, 운송 및 설치에 편리합니다.
질소발생기의 원리

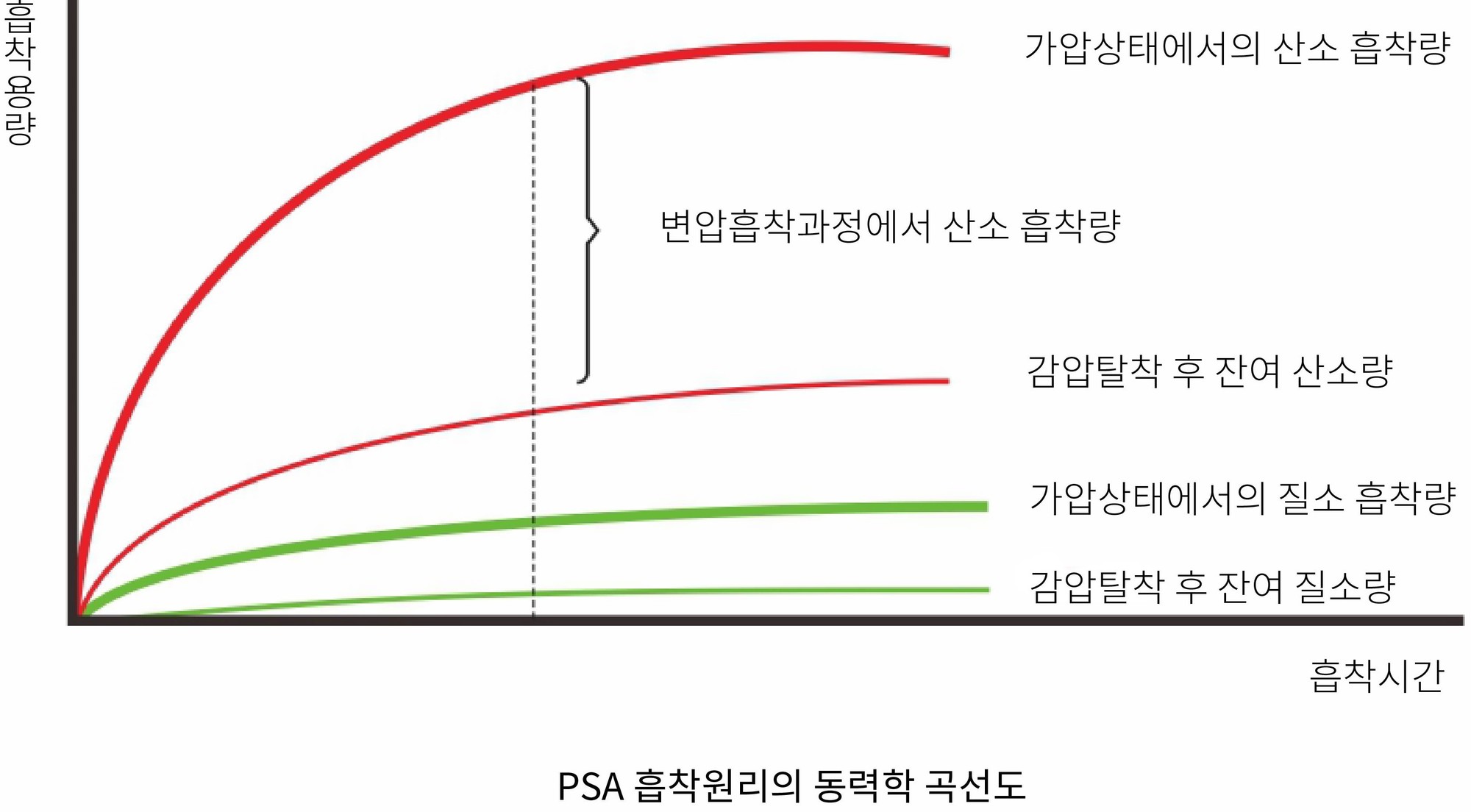

PSA 질소발생기는 변압흡착 방식을 사용하여 질소를 생성합니다. 흡착타워 내에 CMS(Carbon Molecular Sieve)는 압력에 따라 질소와 산소를 분리하는데, 전통적인 냉각방식을 통한 질소생성과 비교할 때, 설비구조 간소, 제작 용이, 높은 자동화 운영, 낮은 운영비용 등 투자 회수 기간이 매우 짧습니다.

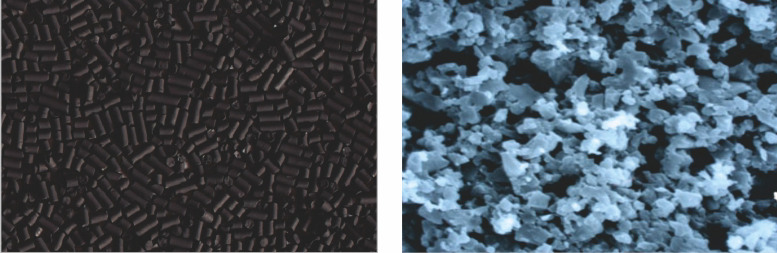

CMS와 200배 확대 사진
PSA 질소발생의 4단계
흡착
균압
탈착
퍼지
상기과정(대략 1분)은 압력 변동을 통해 실현되며, 이와 같은 기술을 PSA(Pressure Swing Adsorption--- PSA)라 칭합니다.
세계 최대 PSA 질소발생기 : 3000NM3/HR @99.9%
질소발생기 시스템 흐름도
컴프레셔를 통해 생산된 압축공기는, 공기정화 시스템을 거치고, 깨끗한 압축공기는 흡착타워를 통과하며 질소가 발생됩니다.질소발생기의 흡착과정은 PLC를 통해 자동적으로 제어되며, 그 과정은 아래와 같습니다 :
공기압축
공기정화
질소발생기
변압흡착의 가장 핵심은 탄소분자체(CMS)로 많은 세공을 가진 탄소 기반 재료로, 변압흡착 과정 중 가압, 감압, 특히 갑압하는 과정에서 CMS는 압력에 매우 민감해 지며, CMS가 쉽게 부서져 분화되고, 이로 인해, CMS 수가 감소하여, 질소발생 수량 및 순도 저하가 발생됩니다.
한국IGS 질소발생기의 특징
안전
위험화학물 보관에 대한 리스크 없음
경제적
Part-load Control을 활용한 에너지 절감
편리함
정상사용시 10년동안 CMS 교환 불필요
IGS그룹의 특허기술과 30년 누적된 경험
다수의 CMS 분화 방지특허 보유
전문적으로 설계된 공기 분배기
엄격한 기준과 테스트를 통과한 고품질의 CMS
다수의 CMS 분화 방지특허 보유
포괄적인 공정 관리를 위해 TÜV Rheinland에서 인증한 품질 관리 시스템

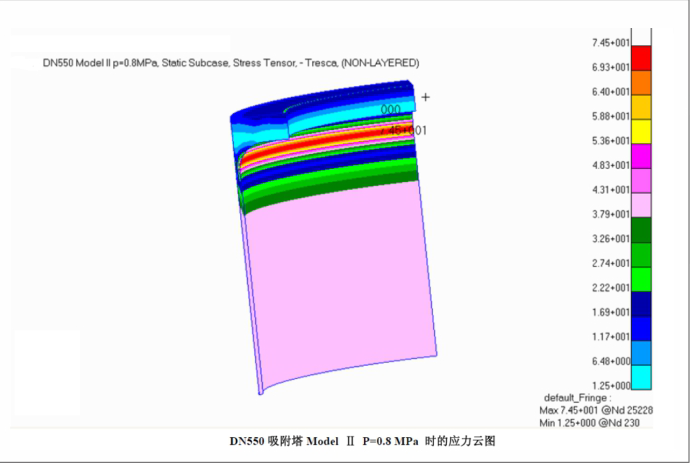

소형흡착타워 응력분석도

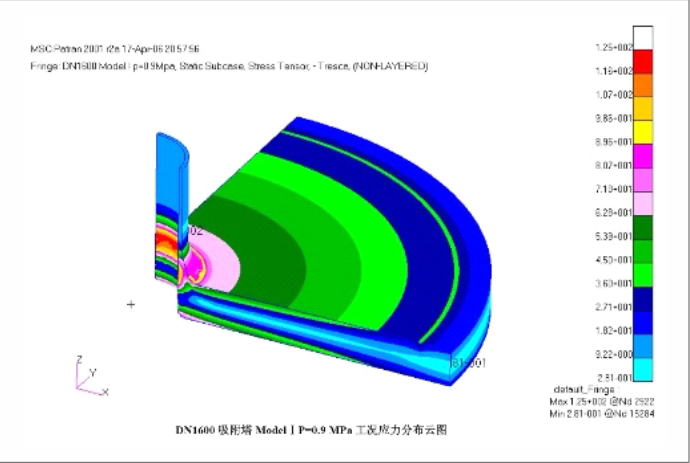

흡착타워 헤드 응력분석도

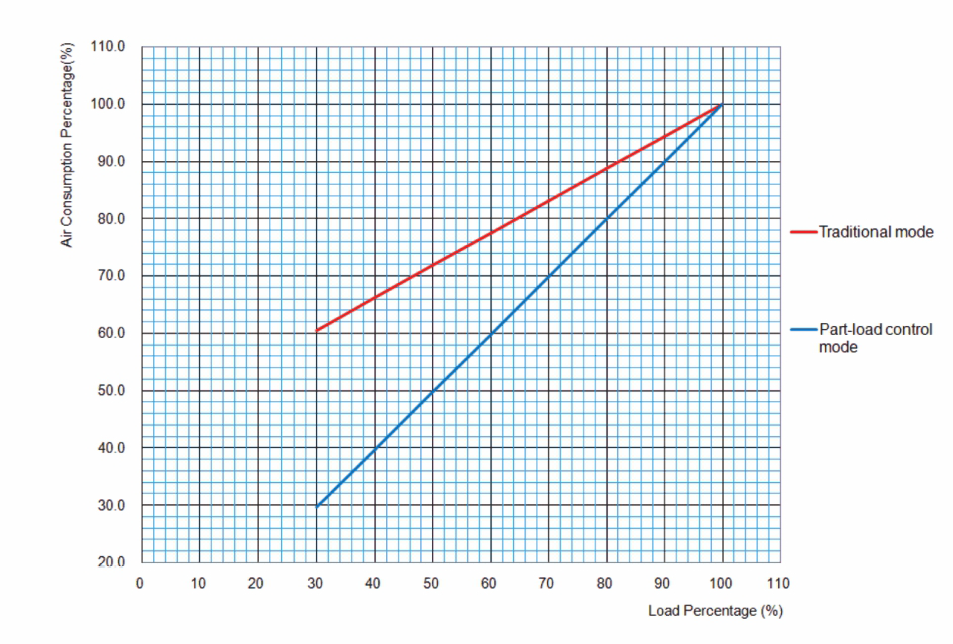

1. Part-load contrl 모드는 30~100% 범위에서 조절 가능하며, 기존 장비보다 에너지효율이 높습니다.
2.질소순도 97-99.99% 범위의 다양한 환경에서 활용 가능합니다.
적용분야
광산 산업
화학 및 석유화학
식음료 산업
해양선박
금속 열처리
반도체 및 전자 제품
신에너지
의료
발전소
항공
